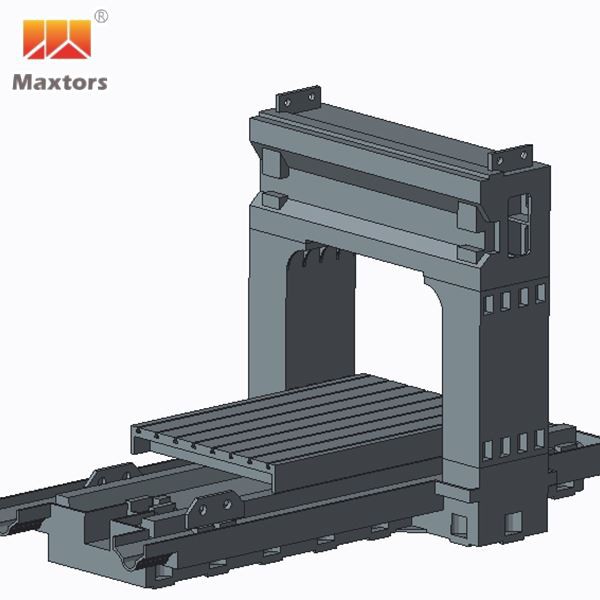

Centro de mecanizado puente

Descripción del Producto

PuenteEl centro de mecanizado se utiliza especialmente para producir diversas piezas y componentes necesarios para la construcción de puentes. Combina varios pasos de producción de puentes en una sola máquina y puede garantizar de manera efectiva la calidad y el rendimiento del producto terminado. Las partes del equipo están hechas de materias primas de alta calidad y han sido probadas profesionalmente, por lo que tiene buena rigidez, mayor estabilidad y mayor precisión. Gracias a su estructura compacta y robusta, su capacidad de carga se puede mantener dentro de límites razonables. Los productos producidos por el centro de mecanizado de puentes han sido inspeccionados y procesados ​​cuidadosamente muchas veces, y la calidad y el rendimiento son confiables.



Detalles

El centro de fresadora CNC de doble columna de -3 ejes con husillo de alta velocidad se puede utilizar para el procesamiento de moldes, con las ventajas de alta velocidad y alta precisión.

-4 eje y 5 ejes opcionales



Especificaciones del producto

Artículo	Unidad	GT-2616
>>Viajar
Viaje del eje X	milímetro	2600
Viaje del eje Y	milímetro	1580
Viaje del eje Z	milímetro	800
Nariz del husillo a la mesa	milímetro	200~1000 (aprox.)
Distancia entre columna	milímetro	1620 (aprox.)
>>Mesa de trabajo
Tamaño de la mesa de trabajo (L*W)	milímetro	2600x1480
Carga máxima en la mesa	KG	8000
>>Huso
Eje de velocidad	.rpm	20000
Cono del husillo		HSK A63
Motor de husillo	kilovatios	25/40
Tipo de unidad		Husillo incorporado
Torque del husillo	N.m	87/130
>>Velocidad de avance
Alimentación rápida XYZ	m/min	15/15/10
Alimentación de corte	mm/min	1~8000
>>ATC (OPCIONAL)
Capacidad	T	24
Tipo de mango de herramienta		HSK-A63
>>Exactitud
Precisión de posicionamiento	milímetro	±0.005/300
Precisión de reposicionamiento	milímetro	±0.003/300
>>Sistema de aire de aceite
Tanque de fluido de corte	L	200
Tanque de aceite lubricante	L	4
Presión de aire (mín.)	kg/cm2	6
>>Otros
Huella	milímetro	6800×4100
Altura de la máquina	milímetro	3500
Peso de la máquina	KG	22000
Controlador CNC		SIEMENS 828D



Configuración estándar

● HSK-A63 20000rpm Husillo de alta velocidad de tipo incorporado

● Enfriador de aceite de husillo

● Sistema de boquillas de refrigerante del husillo

● Guías lineales del eje XYZ

● Servomotor del eje XYZ

● Protección contra salpicaduras completamente cerrada

● Gabinete Eléctrico AC

● Interfaz de transferencia de datos

● Sistema de lubricación automática

● Transportador de virutas tipo tornillos dobles en el interior

● Transportador de virutas tipo cadena exterior

● Sistema de refrigeración de corte

● lámpara de trabajo LED

● Luz de fin de programa

● Volante electrónico portátil (MPG)

● Pernos y bloques de nivelación

● Manual CNC y Manual de usuario

● Puerta de seguridad

● Transformador (según el voltaje local)

● Controlador CNC Siemens 828D



FUENTE DE COMPONENTES PRINCIPALES
	OOO	COMPONENTE	MARCA	ORIGEN	Nota
	1	Controlador CNC	Siemens	Alemania
	2	Husillo incorporado	Kessler	Alemania
	3	Enfriador de aceite del husillo	RUCOL/TNP	Porcelana
	4	Guía lineal	HIWIN/PMI	Taiwán
	5	husillo de bolas	HIWIN / PMI	Taiwán
	6	servosistema	Siemens	Alemania
	7	Cojinete de husillo de bolas	IBC	Alemania
	8	Acoplamiento servo	KTR/FPT	Alemán
	9	Tuercas de seguridad	YINSH	Taiwán
	10	Sistema Lubricador	BIJUR/HERG/BAOTN	Porcelana
	11	Componente principal del sistema eléctrico	Schneider/Siemens	Francia/Alemania
	12	CA para gabinete eléctrico	GRATIS	Porcelana
	13	MPG (volante manual)	Siemens/TOSOKU	Alemania/Japón
	14	Transportador de virutas de doble tornillo	huawei	Porcelana
	15	Transportador de virutas tipo cadena	huawei	Porcelana
	16	Cubierta protectora exterior	MAXTORES	Porcelana

Nota: nos reservamos los derechos de ajustar la marca de acuerdo con la situación del suministro, pero no menos que la calidad de la marca original.
