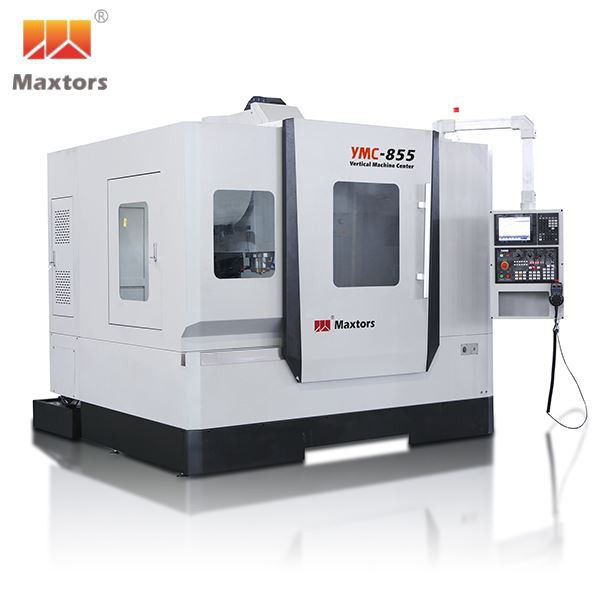

Centro de máquinas de 4 ejes

Introducción del producto

4 Axis Machine Center es un producto que integra varias tecnologías, incluidas las mecánicas, eléctricas, hidráulicas, de tecnología de la información, etc. El cuarto eje es el cabezal de indexación controlado por índice, que puede mejorar el plano de mecanizado de la herramienta y reducir la sujeción repetida. de la pieza de trabajo, lo que mejora en gran medida la precisión general de mecanizado de la pieza de trabajo, lo que es beneficioso para simplificar el proceso, mejorar la eficiencia de producción y acortar el ciclo de producción. Así que la aplicación de este dispositivo es muy amplia. Al agregar un eje giratorio, se puede generar el desplazamiento angular entre la herramienta y la pieza de trabajo, se puede expandir el rango de procesamiento y se pueden formar condiciones de corte favorables.



Características

La base, la cama y otras estructuras del centro de máquinas de 4 ejes se han templado para garantizar la estabilidad de la máquina herramienta y prolongar su vida útil.

La guía lineal de clase P tiene alta precisión y puede hacer que el movimiento sea más estable, lo cual es muy adecuado para el procesamiento móvil de alta velocidad.

El enfriador de aceite puede reducir la temperatura cuando el husillo funciona a alta velocidad, lo que lo hace más duradero.

El sistema de control avanzado del Centro de máquinas de 4 ejes no solo es fácil de operar, sino que también tiene un rendimiento muy estable.



Especificaciones del producto

Elementos	Unidad	YMC-855V
Tamaño de la mesa	milímetro	1000×550
Carga máxima	KG	500
Ranura en T	milímetro	5-18×120
Diámetro de la mesa giratoria del 4º eje	milímetro	Φ125/160/170/210/255
Viaje X/Y/Z	milímetro	800/550/550
Nariz de husillo a mesa	milímetro	140~690
cono del husillo		7/24 Conicidad No.40
Eje de velocidad	rpm	8000
Capacidad ATC	T	24
Eje X/Y/Z Máx. Avance rápido (G00)	m/min	30/30/20
Eje X/Y/Z Máx. Avance de corte (G01)	m/min	8
Entrada de alimentación	V	380
Frecuencia	Hz	50
Capacidad eléctrica total	KVA	20
G.W.	KG	5000
Resolución de control del eje XYZ	milímetro	0.001
Controlador CNC		Mitsubishi M80B



Configuración estándar

1) controlador CNC Mitsubishi M80B, servomotor, servocontrolador

2) Servomotor de husillo Mitsubishi

3) Husillo BT40 8000RPM

6) tornillo de precisión y guía

7) Guía lineal de tres ejes Taiwán HIWIN

8) Protección de riel de tres ejes

9) Sistema de lubricación automática

10) sistema de refrigeración, con bomba de agua

11) Protección completa del sistema de chapa

12)380v 50hz 3 fases

13)4^eleje con contrapunto manual o contrapunto giratorio

(φ125mm/φ160mm/φ170mm/φ210mm/φ255mm puede elegir uno adecuado)

14) Almohadillas y pernos de nivelación



Componentes principales

No.	elementos	Marca	Origen
1	Controlador CNC	mitsubishi	Japón
2	Motor de husillo	mitsubishi	Japón
3	Motor de eje X/Y/Z	mitsubishi	Japón
4	husillo de bolas	HIWIN/PMI	Taiwán
5	Guía lineal	HIWIN/PMI	Taiwán
6	NSK/SKF/IBC	NSK/SKF/IBC	Japón/Suecia/Alemania
7	Huso	KENTURN	Taiwán
8	Enfriador de aceite del husillo	RUCOL	Porcelana
9	Servoacoplamiento	KTR	Alemania
10	Intercambiador de calor para gabinete eléctrico	RUCOL/GRATIS	Porcelana
11	millas por galón	TOSOKU	Japón
12	ATC (cambiador automático de herramientas) -Opcional	AIMACH	Porcelana



Nota:Nos reservamos los derechos de ajustar la marca de acuerdo con la situación del suministro, pero no menos que la calidad de la marca enumerada.



Nuestro equipo:

Somos un equipo de profesionales experimentados y dinámicos, expertos en el manejo de trabajos de precisión a través de procesos científicos. Los excelentes talentos profesionales unen un equipo poderoso y creativo de diseño, investigación y desarrollo, que construyen nuestra sólida fuerza técnica y competitividad. Y nuestra empresa está desarrollando un servicio especializado rápido y de suministro a todos los clientes.





Etiqueta: centro de maquinado de 4 ejes
