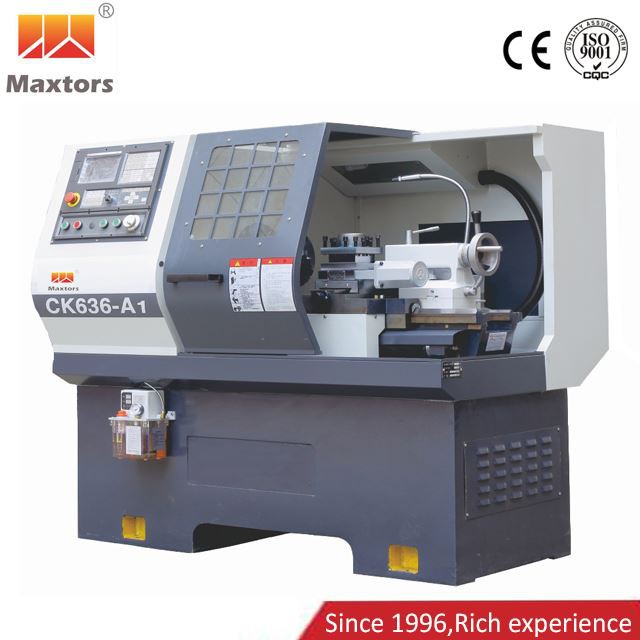

Torneado CNC de cama plana

Torneado CNC de cama plana

CK636/CK6136/CK636/CK6140/CK6150/CK6160/CK6163/CK6180/CK6183
Máquina de torno CNC horizontal tipo caja / forma difícil

Envíeconsulta

Introducción

La máquina herramienta CNC es una máquina de procesamiento automático adecuada para la producción industrial moderna. La palabra clave de su nacimiento es la automatización. Es un tipo de equipo CNC con una gran cantidad de uso doméstico y amplia cobertura. Flat Bed CNC Turning es una actualización CNC simple con dos planos de riel paralelos al plano de tierra. La buena rigidez y la alta precisión de fabricación le permiten procesar varias piezas que requieren una alta precisión de forma. Además, puede producir piezas que tienen una forma relativamente cercana a la geometría requerida en el dibujo, incluidos arcos y otros perfiles curvos. Una buena programación puede proporcionar una buena precisión de posicionamiento y repetibilidad.



Características

1. La cama del torneado CNC de cama plana adopta el tratamiento de enfriamiento de frecuencia de súper audio del riel guía, por lo que la dureza de la superficie es mayor y es más resistente al desgaste.

2. El sistema de alimentación adopta el servomotor para accionar directamente el husillo de bolas, por lo que la precisión de la transmisión es alta.

3. Los diseños semicerrados o completamente cerrados pueden brindar una buena protección.

4. El diseño de los componentes es razonable, el sistema de control también es muy estable y la operación es relativamente simple.



Detalles

Artículo

Unidad

CK6(1)36-A1/A2

CK6140-A

CK6140-B

CK6140-C

CK6150

CK6163

CK6183

Laboral
Capacidad

Max swing dia.over cama

milímetro

360

400

400

400

500

630

830

Max.Swing dia.on placa deslizante

milímetro

160

210

210

210

270

330

500

Longitud máxima de la pieza de trabajo

milímetro

400

750

750

750

1000/1500

1000/1500

1000/1500

Huso

Rango de velocidad del husillo

rpm

150~3000

150~2500

150~2000

150~1500

150~2000

9~1000

7~800

Pasos de velocidad del husillo



continuo

continuo

continuo

continuo

continuo

Continuo en 4 turnos

Agujero del husillo

milímetro

Φ48/60

Φ58

Φ82

Φ115

Φ82

Φ105

Φ105

Agujero cónico del husillo

milímetro

Φ56/60

6#

90

115

90

Métrica 120 (1:20)

Métrica 120 (1:20)

maual chuck



Φ160/200

Φ200

Φ250

Φ320

Φ250

Φ325

Φ325

Motor de husillo

kilovatios

3/4

5.5

7.5

7.5

7.5

11

11

Alimentar

Recorrido del eje X (con poste de herramientas)

milímetro

220

230

230

230

260

490

490

Recorrido del eje X (con herramienta lineal)

milímetro

300

-

-

-

-

-

-

Viaje del eje Z

milímetro

400

750

750

750

1000/1500

1000/1500

1000/1500

Federación rápida X/Z

m/min

8/10

8/10

8/10

8/10

8/10

6/10

6/10

Unidad de entrada mínima X/Z

milímetro

0.001

0.001

0.001

0.001

0.001

0.001

0.001

Exactitud

Precisión de repetibilidad X/Z



0.005/0.008

0.005/0.008

0.005/0.008

0.005/0.008

0.007/0.01

0.007/0.01

0.007/0.01

Herramienta
Estación

Estación de 4 herramientas



estándar

Estación de 6 herramientas



Optar.

tipo lineal



Optar.

contrapunto

Centro de contrapunto (MT)



4#

4#

4#

4#

5#

6#

6#

Rugosidad de la superficie

Metal no ferroso

μm

0.5

0.5

0.5

0.8

0.5

0.8

0.8

Acero

μm

0.8

0.8

0.8

1.6

0.8

1.6

1.6

Tamaño

Tamaño de la máquina (L×W×H)

milímetro

1520×1070×1460

2050×1180×1560

2050×1180×1560

2050×1180×1560

2800/3300×1360×1650

3298/3858×1660×1690

Peso de la máquina

kg

1100/1200

1840

1920

2100

2800/3100

3800/4300

4000/4500

Controlador CNC

KND K100T-Ci



estándar

GSK980TB3



Optar.

SYNTEC



Optar.

FANUC/Siemens/Mitsubishi



Optar.

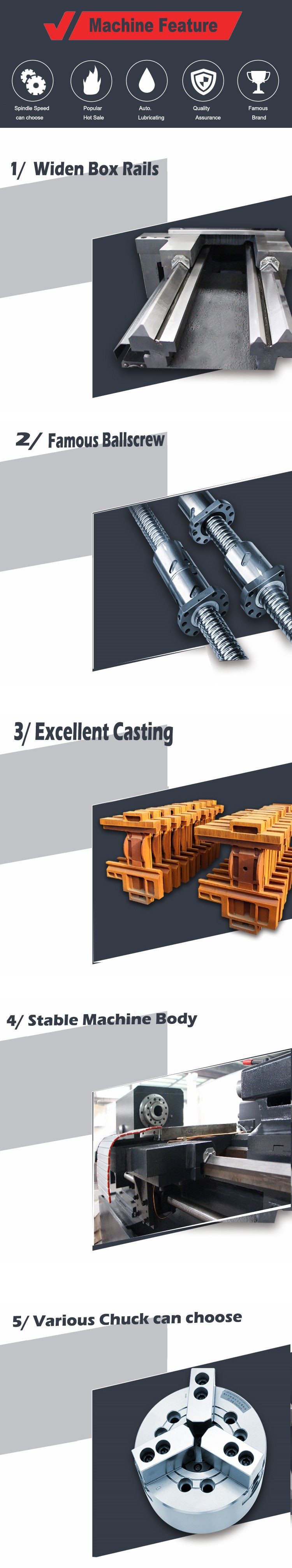

2 -1

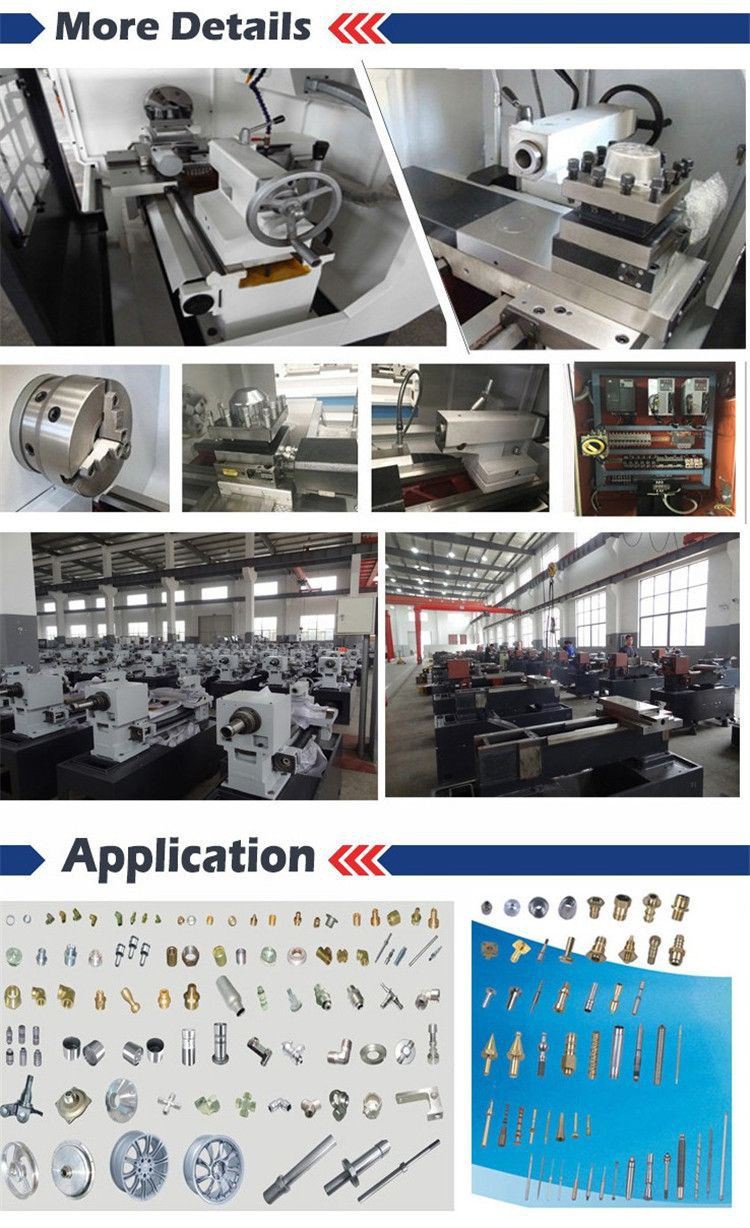

2-2









6 Why Choose Us

13 Assembly & Commissioning

9 Partner Brand

12 Production Equipments





Preguntas más frecuentes

P. ¿Cuáles son sus plazos de entrega normales?
R. Los plazos de entrega típicos de nuestra empresa van desde 3-4semanas después de recibir el pedido.

P. ¿Cuáles son los términos de pago que ofrece?
A. Aceptamos el pago de T/T, L/C y efectivo, O/A, etc.

P. ¿Qué tipo de paquete ofrecen?
A. Normalmente en paletas de acero, para asegurarse de que todos los productos estén en buenas condiciones.

P. ¿Cuál es el MOQ del torneado CNC de cama plana?
R. El MOQ depende de sus requisitos de color, logotipo, etc. Para algunos artículos normales, tenemos existencias, el pedido mínimo es de 1 juego.

P. ¿Tiene certificación CE?
R. Sí, tenemos la certificación CE, la calidad de la máquina está garantizada por un año.

P. ¿Cómo controlar la calidad de los productos?
R. Siempre hemos puesto gran énfasis en mantener el nivel de calidad. Además, el principio que siempre mantenemos es "brindar a los clientes una mejor calidad, un mejor precio y un mejor servicio".
